Détecteur de sondes
vLoc3-CAM
‣ Écran couleur 4,3″ / 10cm
‣ Compas de guidage
‣ Affichage de la profondeur en continu
‣ Fréquences sondes 512, 640Hz, 8, 9.82, 33KHz
‣ Modes 50Hz & Radio
‣ Actif 33 ou 83 kHz.
‣ Alimentation par 6 piles LR6
‣ Autonomie 12 h
Détecteur de sondes enterrées, localisateur professionnel
Le vLoc3-CAM de SWTechnologies est un localisateur de sondes et têtes de caméra spécialement conçu pour la détection précise des points enterrés lors d’inspections de canalisations, d’égouts, de réseaux d’eau, de télécoms ou de fourreaux non métalliques. Grâce à sa compatibilité multi-fréquences et son affichage graphique intuitif, il est l’outil indispensable pour les professionnels de l’assainissement, de la maintenance et du BTP.
Principales caractèristiques techniques du détecteur de sondes vLoc3-CAM :
| Caractéristique | Spécification |
|---|---|
| Écran | Couleur 4,3 » haute visibilité, 480×272 px |
| Guidage | Compas, flèches directionnelles à 360° |
| Profondeur d’affichage | Lecture en continu, affichage simultané |
| Fréquences des sondes | 512 Hz, 640 Hz, 8 kHz, 9,82 kHz, 33 kHz, 83 kHz |
| Modes passifs | 50 Hz (électrique), radio |
| Modes actifs | 33kHz, 83kHz avec générateur (optionnel) |
| Alimentation | 6 piles AA (LR6), autonomie : jusqu’à 12h |
| Protection | IP65–ABS haute résistance aux chocs |
| Poids / Dimensions | 2,1 kg / 321 x 124 x 676 mm |
| Autres | Sonorisation, alertes visuelles, USB, Bluetooth et option |
Fonctionnalités avancées et innovations technologiques du vLoc3-CAM
-
Compatibilité multi-caméras et caméras PCAM SWTechnologies : trouvez facilement les têtes de caméra sondées du catalogue SWTechnologies PCAM-14SUP, PCAM-25EVO, PCAM-30PTZ,…
-
Affichage intuitif : la flèche guide l’utilisateur vers la position exacte ; Profondeur affichée sous la sonde ou la tête de caméra.
-
Détection réseaux électriques et télécoms en mode passif : repère la présence de câbles et de réseaux métalliques.
Utilisation complémentaire avec les caméras PCAM SWTechnologies
Le vLoc3-CAM s’associe parfaitement à la gamme de caméras d’inspection PCAM de SWTechnologies. Lorsqu’une caméra est équipée d’une tête de sonde, il permet :
-
De localiser précisément la tête dans la canalisation, par exemple lors d’une inspection caméra sur égout ou réseau pluvial.
-
De déterminer la profondeur exacte avant tout creusement, limitant ainsi les opérations invasives sur la voie publique ou en bâtiment.
-
De sécuriser et fiabiliser les interventions : diagnostic, repérage d’obstacle, préparation de chantier, BTP…
-
D’intervenir efficacement sur tous les réseaux d’eau, d’assainissement, de réflexologie de piscines, ou de maintenance industrielle.

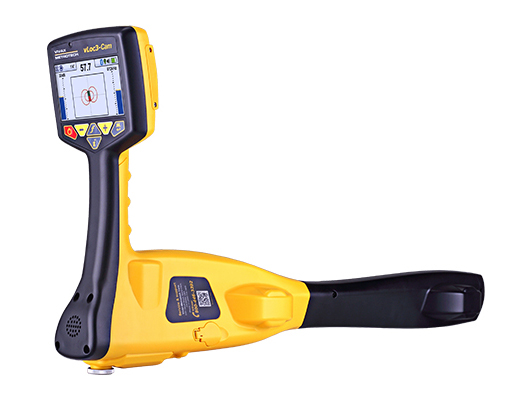

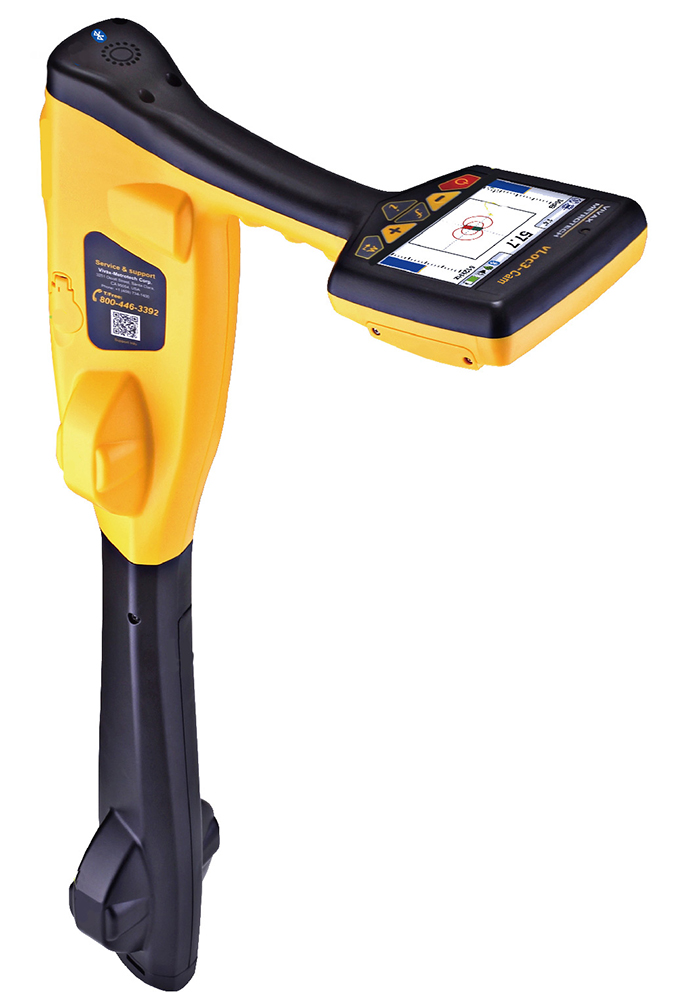

Haut-parleur étanche
Logement des 6 piles LR6
Port USB
Prise chargeur et accessoires
Antennes
Antennes
Thermoplastique haute-densité – ABS – injecté
Bluetooth optionnel
Écran couleur LCD de 4,3 pouces / 10cm

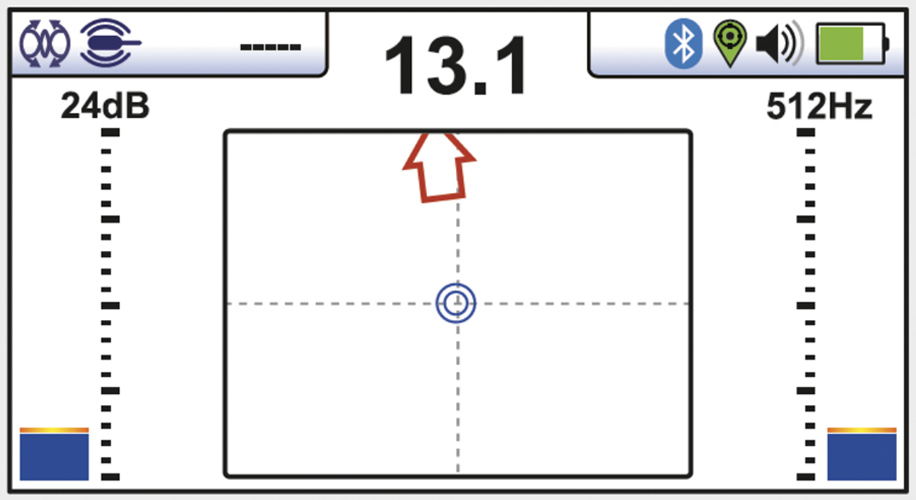

Signaux fantômes
Indications des signaux fantômes et flêche de guidage jusqu’à la sonde.

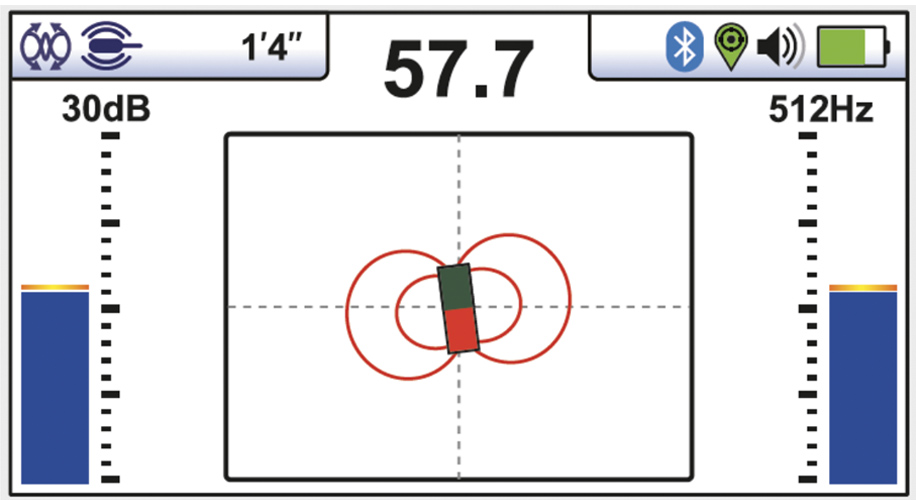

Mode sonde
Quand le détecteur est situé directement au-dessus de la sonde, un icône rouge/vert apparaît et la profondeur est affichée en haut à gauche.

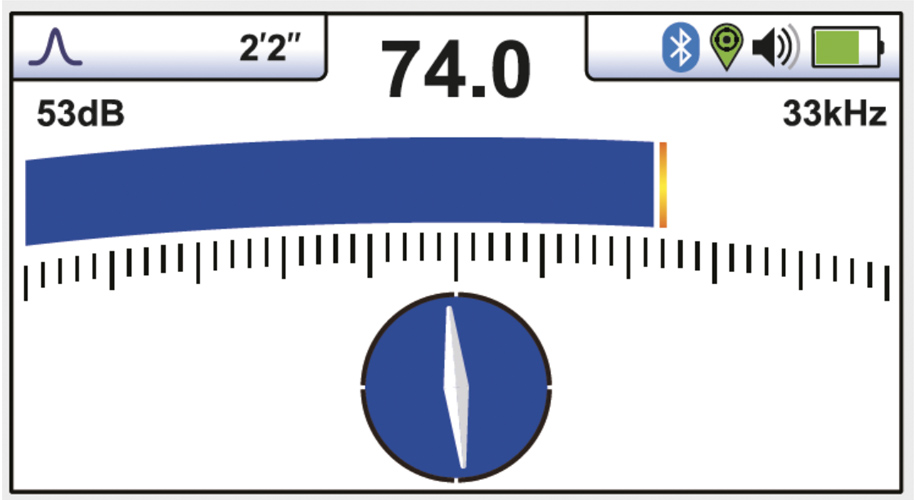

Écran classique
Affiche un signal maxi lors de la localisation. L’indicateur du compas devient bleu lorsqu’il est dans l’axe du réseau.

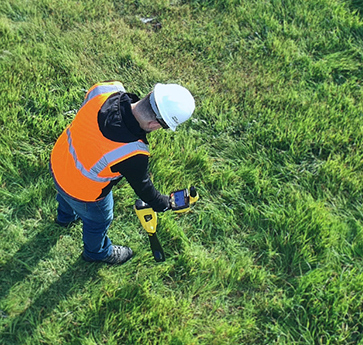

Exemples d’usages pratiques du détecteur de sondes vLoc3-CAM
Inspection réseau d’égout : repérer l’emplacement d’un bouchon ou d’une cassure signalée à la caméra, identifier précisément la zone d’intervention sur chaussée ou parking.
Détection rapide dans les réseaux d’eau potable ou pluviaux : localiser une infiltration, une fuite ou un piquage caché pour la maintenance ou la réhabilitation de l’ouvrage.
Repérage sur site industriel ou BTP : détection d’itinéraires complexes de fourreaux, câblages enterrés, réseaux techniques multifluides (eau, gaz), avec traçabilité de la position exacte des têtes sondées ou d’aiguilles détectables.
Intervention en piscines et installations de loisirs : retrouver facilement la tête de caméra derrière une paroi ou sous une plage, localiser une fuite ou une déformation sous un bassin.
Évitement de réseaux sensibles : réaliser des travaux de terrassement sans risquer de couper une ligne électrique ou télécom, ou d’endommager une technique de canalisation.
La solution vLoc3-CAM se positionne au cœur des interventions de localisation de précision, en parfaite synergie avec la gamme PCAM SWTechnologies, offrant : performance, simplicité, sécurité, gain de temps et fiabilité sur tous les types de réseaux enterrés, qu’ils soient liés à l’eau, à l’assainissement, à la plomberie ou au BTP
